简述管道压浆密实度检测方法有哪些?
当前位置:首页 - 新闻中心

简述管道压浆密实度检测方法有哪些?

时间:2020-09-03 10:19:15 点击:7100 次 来源:洛阳万硕机械设备有限公司
       管道压浆施工是预应力结构工程施工过程中的重要一环,在桥梁工程建设方面具有重要作用。管道压浆的主要作用在于保护预应力筋免遭锈蚀,保证建筑结构物的耐久性,并且让预应力筋通过灰浆与周围混凝土结成整体,增加锚固的可靠性,从而提高结构的抗裂性和承载能力。近年来出现了许多“短命”的桥梁建筑,事后究其原因,主要在于管道压浆不密实,无法有效保护预应力结构。由此可见,管道压浆密实度至关重要,甚至影响着我们的人身出行安全。所以,压浆密实度的质量检测非常重要,是压浆施工关键性的把关程序。下面,万硕小编为大家分享一下管道压浆密实度检测方法有哪些吧。

  一、地质雷达法


  地质雷达法具有分辨率高、图像直观、操作方便快捷等优点,其工作原理是向地质与工程介质内定向发射高频电磁波,接收介质内部界面的反射/散射波,通过反射/散射波走时、强度确定结构内部界面形态与性质。将雷达天线沿着预应力孔道走向进行图像采集,便可得到反映预应力孔道的混凝土缺陷分布情况。

  灌浆管道有两种材质,即金属波纹管和塑料波纹管。地质雷达特别适合塑料波纹管注浆密实度的检测。波纹管密实段反射为单峰值,并且幅值比较弱。当波纹管有脱空时,雷达波的反射增强,并表现为双峰值,易于识别。但是高频电磁波衰减大,探测距离短,金属波纹管对电磁波有强烈的屏蔽作用,故地质雷达法不适用于金属波纹管。

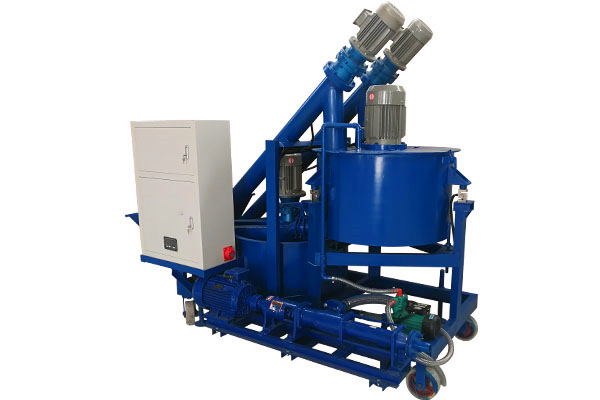

智能压浆设备

  二、声波散射法


  声波散射技术具有较高的空间分辨率,可以发现波纹管内小于分米级的注浆缺陷。按照散射原理,波纹管的注浆脱空区等缺陷表现为被动震源,当遇到外界震动激励时,缺陷向周围发射散射波,根据接收到的散射波的走时、瞬时频谱、散射能量这三项指标可确定缺陷的位置、大小和饱和程度。

  声波散射法对波纹管压浆质量进行检测分两个步骤。首先是用声波透射法测量波纹管的平均速度。一端发射,另一端接收,测量声波走时,结合波纹管长度计算平均波速,该波速一般大于混凝土波速,小于钢绞线波速;第二步是使用逆散射观测方式记录波纹管内部缺陷的散射波,在同一锚头进行激发和接收。为提高测量的可靠性,波纹管两侧的锚头需要分别进行测量,将两端的测量结果综合在一起进行分析解释。

  散射追踪法缺陷检测资料处理有三个主要步骤:确定直达纵波和Lamb波走时曲线和波纹管的平均波速,它反映波纹管平均注浆质量,也是确定散射体位置的基础;进行方向滤波,滤除直达纵波和Lamb波,取出散射波,通过对散射波的Radon变换实现缺陷偏移成像;散射波能量强表示脱空严重,频率高表示散射体小,频率低表示散射体大。

  以上就是关于管道压浆密实度检测方法有哪些的相关内容介绍。通过上述内容可知,两种检测方法各有特点,在实际检测密实度时可以共同使用,起到对照和互补作用。要想保证压浆密实度,还要选用好的智能压浆设备。洛阳万硕机械设备有限公司专业生产高品质的智能压浆设备,产品质量优异,性能良好,欢迎有需要的客户致电咨询。
