预应力锚索张拉规范

时间:2018-07-04 17:21:18 点击:6514 次 来源:洛阳万硕机械设备有限公司
  预应力锚索施工技术规范:

  施工准备包括场地布置、机械设备安装调试、人员上场和材料购置及储备等准备工作。场地布置包括钻孔作业场地规划、水池、混凝土拌和场地平整,风水电管线布置以及生产、生活用房等。施工人员人数可根据上场机械设备数量和施工条件确定。每班由班长、钻孔组、注浆浇砼组、空压机司机、锚索安装和张拉等组成。
  1、测量放线:按设计文件要求,准确定出各锚点位置,定位精度:纵横向±10cm。

  2、造孔:造孔工序含钻机就位、施钻成孔和清孔三个作业步骤。当围护结构基坑开挖到达锚索钻孔位置时,先要用钢管和木板搭役施钻作业平台。钻机就位要求钻头定位准确,在无设计规定时,终成孔位置偏差不在于10cm,孔斜误差不超过2%。

  施钻机具般为风动冲击型钻机,在松散地段成孔施工,为防止坍孔,宜选用偏心钻跟进护壁套管方式钻进,钻进过程中,应观察出灰、出碴和漏风情况,做好滑动面、错落面等软弱面所处位置的记录,判断孔段是否进入稳定岩(土)层,以保证孔段进入稳定岩土深度不小于设计要求的锚固段长度。考虑沉碴厚度,孔底应超钻30~50cm。成孔后,用高压风清洗孔壁,以保障砂浆与孔壁的粘结力。钻孔必须采用干钻,严禁水钻。

  3、锚索制作和安装:锚索采用高强度、低松弛的钢绞线,限抗拉强度不小于1860MPa。锚索制作和安装可分为下料、除锈防腐、焊接导向锥、绑扎和入孔六个作业步骤。

  4、灌浆:灌浆分制浆和注浆两个作业过程。注浆有多种方法,般采用埋管式注浆,即由孔底向上有压次性灌浆,压力不小于0.6~0.8Mpa,砂浆至孔口溢满为止,注浆管不拔出。此方法操作简便且灌浆质量好。注浆操作的同时,应制作相应砂浆试件,并埋入滑坡体中养护,以备张拉工序开展作强度参考。

  注浆过程中,土体松散、岩体破碎较易发生漏浆情况,严重时砂浆无法注满,此时可采用人工从孔口填塞砾石、岩粉,使之与浆液混合,填塞裂缝漏浆。由于水泥浆有收缩性,注浆后的二天应做补浆处理,使孔段砂浆饱满。
  5、紧固头设置:紧固头设置包括垫墩预制和锚具安装两道工序。垫墩为钢筋混凝土方形墩,标号不小于C35,垫墩直接在平整场地上立模预制,达到规定强度后,高强砂浆找平连续墙面,吊立安装,并做混凝土抗压试件,同条件养护,备后续工序参考。松散地表上垫墩应对基底进行夯实处理,防止垫墩在孔段内砂浆养生过程中下沉,造成锚索在孔口附近永 久性弯折,致使锚索在孔口段产生预应力损失。在垫墩强度达到75%设计强度后,吊立安装好垫墩,并安装钢垫板和锚具,用夹片锁好钢绞线。

  6、张拉:张拉前,张拉设备必须配套标定,每只千斤顶应配用的压力表数量不小于两块,表的精度不低于1.5,其常用读数不宜超过表盘刻度的75%。

  在垫墩强度及砂浆强度达75%~80%后,开始用轻型千斤顶对钢绞线逐张拉,张拉力控制在10~20KPa,使钢绞线逐根顺直,然后进行整束整体初次张拉。整体张拉按多次多进行,般采用两次多,初次终张拉吨位为锚索设计锚固荷载的50%~70%。当垫墩和孔内砂浆强度达设计强度时,进行末次张拉,末终张拉吨位为设计荷载的120%~130%,即终超张拉20%~30%,各次张拉吨位则按等分,各张拉时间间隔不小于三天,以周 好,使后次张拉能有补偿前次张拉因地层压缩徐变而产生的预应力损失,末次张拉的预应力损失则由超张拉补偿,般岩层预应力损失比例在13%~20%以内,土层不大于25%,各张拉均需持荷稳定10分钟以上,使预应力在土体压缩变形稳定后能较好的均匀传递并得到调整。

  安放千斤顶时,使锚具底座顶面与钻孔轴线垂直,以确保锚索张拉时千斤顶出力与锚索在同轴线上。张拉过程中,应认真测量和记录锚索的伸长量,伸长量作为油压表读数的校核参考值。

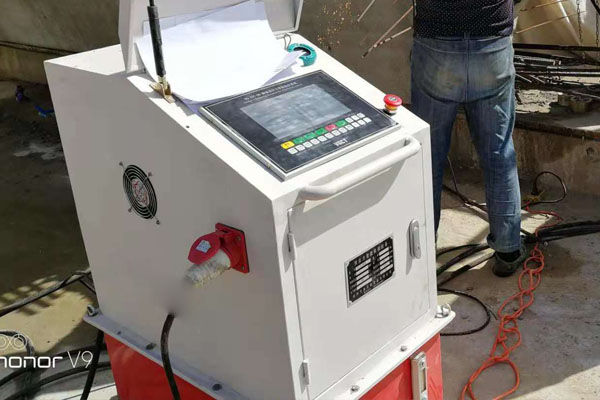

  洛阳万硕机械设备厂家直销智能压浆设备,智能张拉设备,预应力智能张拉系统,高频振动器等智能张拉/压浆设备,规格齐,质量可信,欢迎前来选购!
